Zahnstangengetriebe nach DIN 7355
No. 13 Zahnstangengetriebe nach DIN 7355
Zug- oder Drucklast: |
1,5 t |
3 t |
5 t |
10 t |
Bauhöhe Gehäuse: |
655 mmm |
655 mm |
655 mm |
720 mm |
Hubhöhe: |
350 mm |
350 mm |
300 mm |
300 mm |
Gewicht: |
9 kg |
16 kg |
20 kg |
36 kg |
Bestellnummer mit Sicherheitskurbel: |
1311035 |
1312035 |
1313030 |
1316030 |
Sicherheits - Ratschenkurbel: |
1321035 |
1322035 |
1323030 |
1326030 |
Gleishebewinde nach DIN 7355
No. 14 Gleishebewinde nach DIN 7355
Hebekraft auf Kopf und Klaue: |
3 t |
5 t |
10 t |
Bauhöhe: |
715 mmm |
715 mm |
790 mm |
Hubhöhe: |
350 mm |
300 mm |
300 mm |
Höhe der Klaue in tiefster Stellung: |
65 mm |
65 mm |
80 mm |
Gewicht: |
23 kg |
26 kg |
44 kg |
Bestellnummer mit Sicherheitskurbel: |
1412035 |
1413030 |
1416030 |

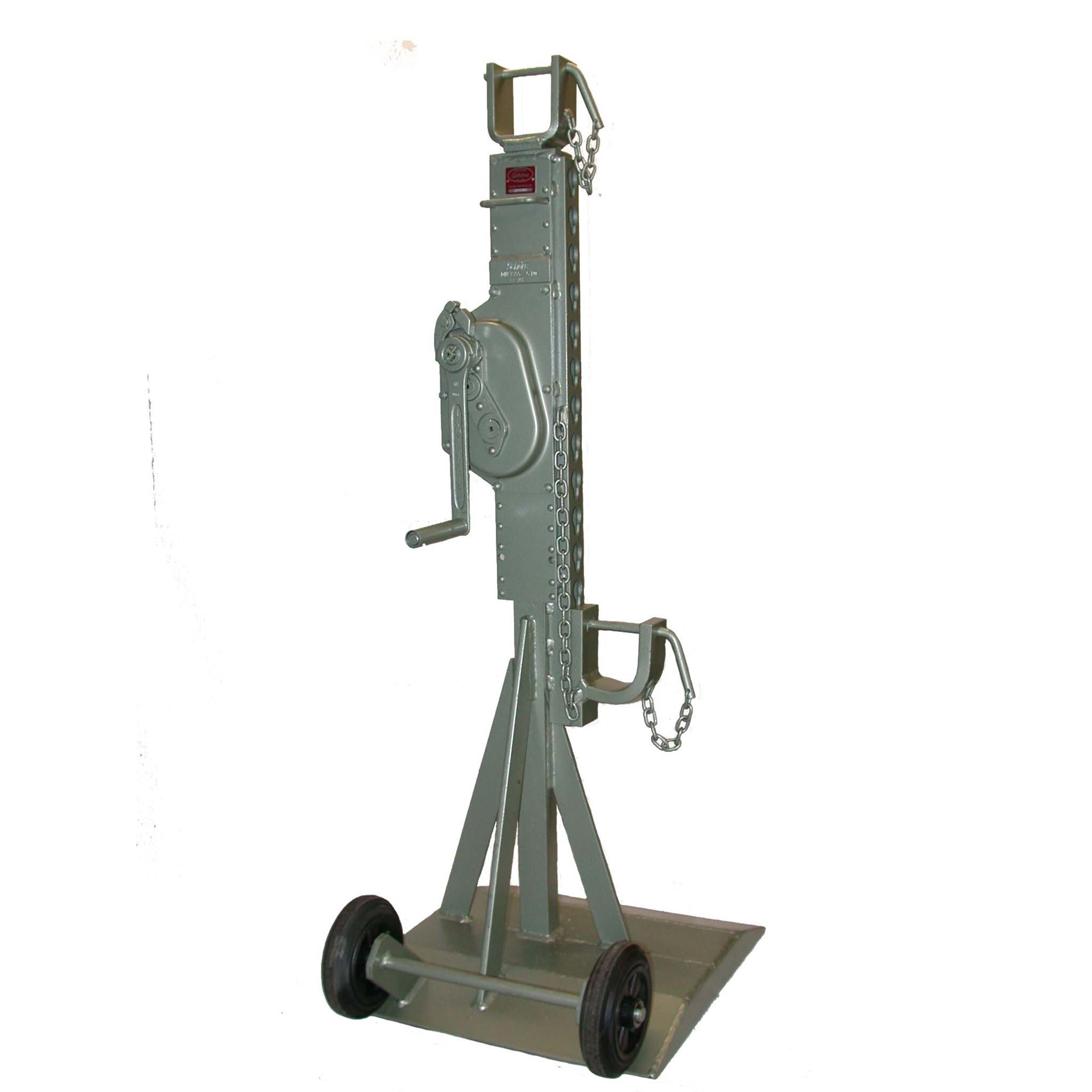

Kabeltrommelwinde nach DIN 7355
No. 19 Kabeltrommelwinde nach DIN 7355
Hebekraft auf Kopf und Klaue: |
1,5 t |
3 t |
5 t |
10 t |
Bauhöhe: |
740 mm |
1000 mm |
1300 mm |
1300 mm |
Hubhöhe: |
265 mm |
305 mm |
330 mm |
310 mm |
Auflagenhöhe der Kopfklaue: |
650 mm | |||
Auflagenhöhe der mittleren Klaue: |
425 mm | |||
Auflagenhöhe der unteren Klaue: |
200 mm | |||
geeignet für Kabeltrommel von: |
700 mm |
930 mm |
1160 mm | |
bis: |
2600 mm |
3000 mm |
300 mm | |
Gewicht: |
30 kg |
64 kg |
70 kg |
88 kg |
Bestellnummer mit Sicherheitskurbel: |
1911026 |
1912030 |
1913033 |
1916031 |
Sicherheits-Ratschenkurbel: |
1921026 |
1922030 |
1923033 |
1926031 |
Schleusenwinde nach DIN 7355
No. 22 Schleusenwinde mit Fußwinkel nach DIN 7355
Zugkraft: |
1,5 t |
3 t |
5 t |
10 t |
Zahnstangenlänge: |
150 mmm |
1260 mm |
1280 mm |
1405 mm |
Hubhöhe: |
800 mm |
800 mm |
800 mm |
800 mm |
Fußwinkel: |
130 x 70 mm |
130 x 80 mm |
200 x 100 mm |
280 x 120 mm |
Gewicht: |
14 kg |
24 kg |
32 kg |
53 kg |
Bestellnummer mit Sicherheitskurbel: |
2211080 |
2212080 |
2213080 |
2216080 |
Bestellnummer mit Sicherheits - Ratschenkurbel: |
2221080 |
2222080 |
2223080 |
2226080 |
No. 23 Schleusenwinde mit Rückenblech nach DIN 7355
Zugkraft: |
1,5 t |
3 t |
5 t |
10 t |
Zahnstangenlänge: |
150 mmm |
1260 mm |
1280 mm |
1405 mm |
Hubhöhe: |
800 mm |
800 mm |
800 mm |
800 mm |
Fußwinkel: |
130 x 160 mm |
165 x 220 mm |
180 x 250 mm |
220 x 310 mm |
Gewicht: |
14 kg |
24 kg |
32 kg |
53 kg |
Bestellnummer mit Sicherheitskurbel: |
2311080 |
2312080 |
2313080 |
2316080 |
Bestellnummer mit Sicherheits - Ratschenkurbel: |
2321080 |
2322080 |
2323080 |
2326080 |
Karosseriewinde
No. 24 Karosseriewinde mit verstellbarer Klaue
Hebekraft auf Kopf und Klaue: |
5 t |
8 t |
Bauhöhe: |
1100 mm |
1100 mm |
Hubhöhe: |
500 mm |
500 mm |
Gewicht: |
80 kg |
118 kg |
Bestellnummer mit Sicherheitskurbel: |
2413050 |
2415050 |
Sicherheits-Ratschenkurbel: |
2423050 |
2425050 |
Zahnstangen - Wandwinden nach DIN 7355
No. 26 Zahnstangenwandwinde nach DIN 7355
Hebekraft auf Kopf und Klaue: |
1,5 t |
3 t |
Zahnstangenquerschnitt: |
35 x 25 mm |
45 x 30 mm |
Hubhöhe: |
500 mm / 700 mm / 900 mm |
500 mm / 700 mm / 900 mm |
Hub je Kurbelumdrehung: |
14 mm |
8 mm |
Bohrungsaufnahme Befestigungslaschen: |
13 mm |
13 mm |
Lochabstand der Befestigungslaschen: |
100 x 225 mm |
110 x 330 mm |
Enfernung Wand zu vorderkante Kurbelgriff: |
140 mm |
160 mm |
Enfernung Wand zu vorderkante Kurbelgriff: |
25 kg |
25 kg |
Gewicht: |
12 kg |
21 kg |
Bestellnummer mit Sicherheitskurbel: |
2611050 / 2611070 / 2611090 |
2612050 / 2612070 / 2612090 |
Sicherheits-Ratschenkurbel: |
2621050 / 2621070 / 2621090 |
2622050 / 2622070 / 2622090 |
Förderband - Winde mit Kurbelverlängerung
No. 28 Förderbandwinde mit Kurbelvelängerung
Zug- oder Drucklast: |
1,5 t |
3 t 5 t 10 t |
Bauhöhe: |
Auf Einbauverhältnisse angepasst | |
Hubhöhe: |
Auf Einbauverhältnisse angepasst | |
Kurbelverlängerung: |
nach Vorgabe | |
Kurbelmöglichkeiten: |
Sicherheitskurbel / Ratschen-Sicherheitskurbel |
